ВВГнг(А)-FRLS - Кабель силовой огнестойкий

Характеристики

Влажность воздуха при 35° C
[%]
98
Испытательное переменное
напряжение частотой 50 Гц, 10 мин. [кВ]
3,5
Максимальная рабочая
температура жилы [°С]
70
Максимальное переменное
напряжение частоты 50 Гц [кВ]
1,2
Монтаж при температуре, не
ниже [°C]
-15
Номинальное переменное
напряжение частотой 50 Гц [кВ]
1
Радиус изгиба кабелей
[наружных диаметров]
10
Радиус изгиба многожильных
кабелей, не менее [наружных диаметров]
7,5
Температура окружающей среды,
верхний предел [°C]
+50
Температура окружающей среды, нижний предел [°C] -50
Температура токопроводящих жил
при коротком замыкании [°С]
160


Особенности

Силовой огнестойкий кабель, не распространяющий горение, с низким дымо- и газовыделением. Предназначен для передачи и распределения электроэнергии и электрических сигналов в стационарных электротехнических установках при переменном напряжении до 1000 В частотой до 100 Гц и постоянном напряжении до 1000 В.
Кабели изготовляются для общепромышленного применения и применения в системах АС вне гермозоны и в системах АС класса 2 по классификации ОПБ 88/97 (ПНАЭ Г-01-011).
Климатическое исполнение В, категории размещения 5 по ГОСТ 15150-69.

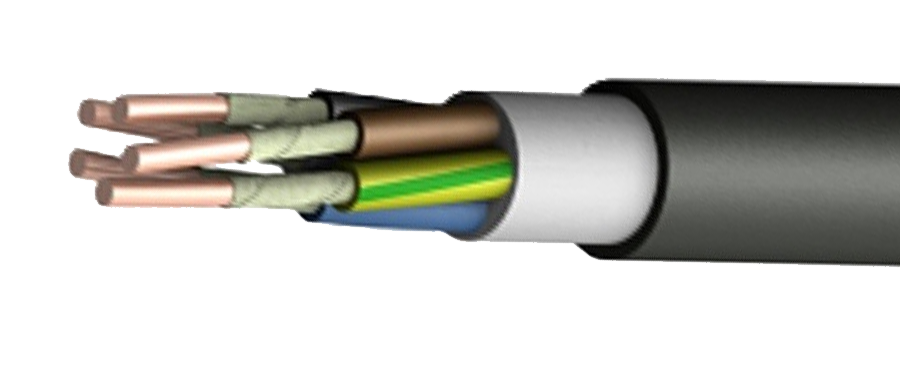

Элементы конструкции

  1. токопроводящая жила, скрученная из медных проволок (класс 1-2)
  2. термический барьер из слюдосодержащей ленты
  3. изоляция из ПВХ пластиката пониженной пожароопасности
  4. скрепляющая лента
  5. внутренняя оболочка
  6. оболочка из ПВХ пластиката пониженной пожароопасности

Сечения

2х1,5 / 2х2,5 / 2х4 / 2х6 / 3х1,5 / 3х2,5 / 3х4 / 3х6 / 4х1,5 / 4х2,5 / 4х4 / 4х6 / 5х1,5 / 5х2,5 / 5х4 / 5х6 / 3х10 / 5х10 / 5х16
