Применение
- в воздухе при отсутствии опасности механических повреждений в ходе эксплуатации;
- для прокладки в сухих или сырых помещениях (туннелях), каналах, кабельных полуэтажах, шахтах, коллекторах, производственных помещениях, частично затапливаемых сооружениях при наличии среды со слабой, средней и высокой коррозионной активностью;
- для прокладки на специальных кабельных эстакадах, по мостам и в блоках;
- для прокладки в пожароопасных помещениях;
- для прокладки во взрывоопасных зонах класса B-Iб, B-Iг, В-II, В-IIа;
- кабели с медными жилами применяются для прокладки групповых осветительных сетей во взрывоопасных зонах класса В-Iа.
Характеристики
Влажность воздуха при 35° C
[%] |
98 |
Гарантийный срок эксплуатации
[месяц] |
60 |
Испытательное переменное
напряжение частотой 50 Гц, 10 мин. [кВ] |
3.5 |
Максимальная рабочая
температура жилы [°С] |
70 |
Максимальное переменное
напряжение частоты 50 Гц [кВ] |
1.2 |
Монтаж при температуре, не
ниже [°C] |
-15 |
| Номинальное переменное напряжение частотой 50 Гц [кВ] |
1.0 |
Радиус изгиба кабелей
[наружных диаметров] |
7.5 |
Сопротивление изоляции при
температуре +70° С, не менее [МОм х км] |
0.005 |
Температура окружающей среды,
верхний предел [°C] |
+50 |
Температура окружающей среды,
нижний предел [°C] |
-50 |
Температура токопроводящих жил
при коротком замыкании [°С] |
160 |
|
|
Особенности
Кабели предназначены для вертикальных, наклонных и горизонтальных трасс. Небронированные кабели могут использоваться в местах подверженных вибрации. Кабели не распространяют горение при прокладке в пучках (нормы МЭК 60332-2 категории А и В). Кабели могут использоваться на атомных электростанциях. Кабели в тропическом климатическом исполнении (индекс «-Т») устойчивы к воздействию плесневых грибов. Допустимый нагрев токопроводящих жил в аварийном режиме не должен превышать +80°С и продолжительность работы в аварийном режиме не должна быть более 8 часов в сутки, но не более 1000 часов за срок службы.
Срок службы кабелей - 30 лет.

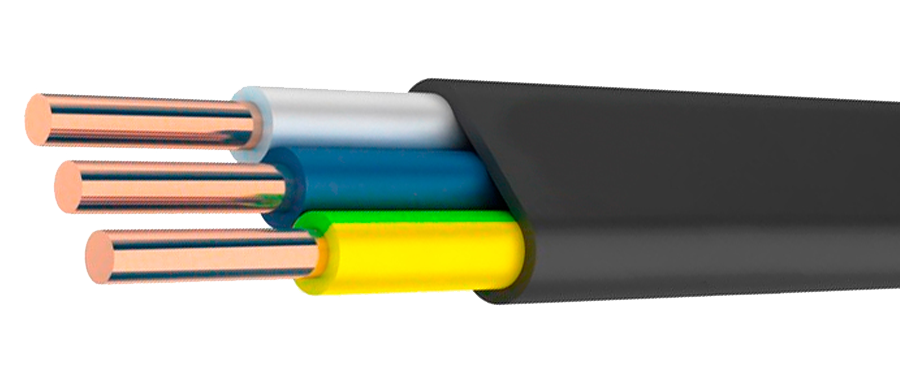

Элементы конструкции
- Медная токопроводящая жила
- Изоляция из ПВХ пластиката пониженным дымогазовыделением
- Оболочка из ПВХ пластиката пониженным дымогазовыделением
Сечения
2х1,5 / 2х2,5 / 2х4 / 2х6 / 2х10 / 3х1,5 / 3х2,5 / 3х4 / 3х6 / 3х10 / 3х16 /
|
