Применение
- в воздухе при отсутствии опасности механических повреждений в ходе эксплуатации;
- для прокладки в сухих или сырых помещениях (туннелях), каналах, кабельных полуэтажах, шахтах, коллекторах, производственных помещениях, частично затапливаемых сооружениях при наличии среды со слабой, средней и высокой коррозионной активностью;
- для прокладки на специальных кабельных эстакадах, по мостам и в блоках;
- для прокладки в пожароопасных помещениях;
- для прокладки во взрывоопасных зонах класса B-Iб, B-Iг, В-II, В-IIа;
- кабели с медными жилами применяются для прокладки групповых осветительных сетей во взрывоопасных зонах класса В-Iа.
Характеристики
Влажность воздуха при 35° C
[%] |
98 |
Гарантийный срок эксплуатации
[месяц] |
60 |
Испытательное переменное
напряжение частотой 50 Гц, 10 мин. [кВ] |
3.5 |
Максимальная рабочая
температура жилы [°С] |
70 |
Максимальное переменное
напряжение частоты 50 Гц [кВ] |
1.2 |
Монтаж при температуре, не
ниже [°C] |
-15 |
| Номинальное,переменное напряжение частотой 50 Гц [кВ] |
10 |
Радиус изгиба многожильных
кабелей, не менее [наружных диаметров] |
7,5 |
Радиус изгиба одножильных
кабелей, не менее [наружных диаметров] |
10 |
Сопротивление изоляции при
температуре +70° С, не менее [МОм х км] |
0.005 |
Температура окружающей среды,
верхний предел [°C] |
+50 |
Температура окружающей среды,
нижний предел [°C] |
-50 |
Температура токопроводящих жил
при коротком замыкании [°С] |
160 |
|
|
Особенности
Кабели предназначены для вертикальных, наклонных и горизонтальных трасс. Небронированные кабели могут использоваться в местах подверженных вибрации. Кабели не распространяют горение при прокладке в пучках (нормы МЭК 60332-2 категории А и В). Кабели могут использоваться на атомных электростанциях. Кабели в тропическом климатическом исполнении (индекс «-Т») устойчивы к воздействию плесневых грибов. Допустимый нагрев токопроводящих жил в аварийном режиме не должен превышать +80°С и продолжительность работы в аварийном режиме не должна быть более 8 часов в сутки, но не более 1000 часов за срок службы.
Срок службы кабелей - 30 лет.

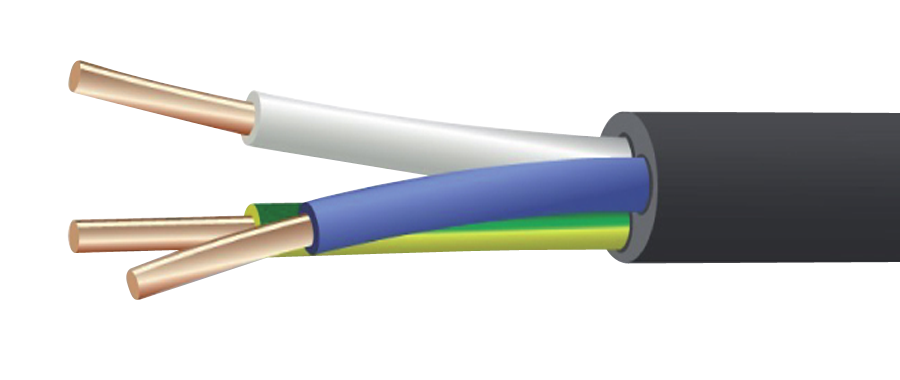

Элементы конструкции
- Медная токопроводящая жила: однопроволочная (класс 1) сечением 1,5-50 кв.мм-”ож”, многопроволочная (класс 2) сечением 50-240 кв.мм
- Изоляция из ПВХ пластиката
- Обмотка из нетканого полотна для многожильных кабелей сечением жил 16 кв.мм и выше
- Оболочка из ПВХ пластиката пониженной горючести
По требованию потребителей могут поставляться пятижильные кабели с сечением жил до 95 кв.мм.
Сечения
4х1,5 / 4х2,5 / 4х4 / 4х6 / 4х10 / 4х16 / 5х1,5 / 5х2,5 / 5х4 / 5х6 / 5х10 / 5х16 / 5х25 / 5х35 / 5х50
|
