КВВГнг(А)- Кабель огнестойкий контрольный

Применение

Кабели применяются для прокладки на открытом воздухе, в помещениях, каналах, туннелях, в условиях агрессивной среды, при отсутствии механических воздействий на кабели. Допускается прокладка кабелей в земле (траншеях) при обеспечении защиты кабелей в местах выхода на поверхность. Кабели преимущественно применяются для обеспечения пожарной безопасности кабельных цепей при прокладке в пучках. Кабели не распространяют горение при прокладке в пучках (нормы ГОСТ Р МЭК 332-3-96 категории А). Кабели марки КВВГзнг применяются для электроустановок требующих уплотнения кабелей при вводе

Характеристики

Влажность воздуха при 35° C [%]	98
Гарантийный срок эксплуатации [месяц]	36
Испытательное переменное напряжение частотой 50 Гц, 5 мин. [кВ]	2.5
Максимальная рабочая температура жилы [°С]	70
Монтаж при температуре, не ниже [°C]	0
Номинальное постоянное напряжение [кВ]	0.66
Строительная длина, не менее [м]	150
Температура окружающей среды, верхний предел [°C]	+50
Температура окружающей среды, нижний предел [°C]	-50

Особенности

Кабели предназначены для неподвижного присоединения к электрическим приборам, аппаратам, сборкам зажимов электрических распределительных устройств с номинальным переменным напряжением до 660 В частоты до 100 Гц или постоянным напряжением до 1000 В.
Сопротивление проводника согласно ГОСТ 22483
Климатическое исполнение УХЛ по ГОСТ 15150-69
Категория размещения 1-5 по ГОСТ 15150-69

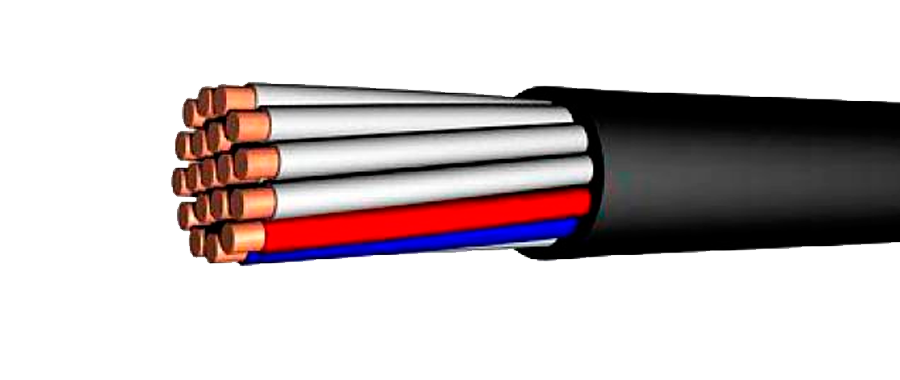

Элементы конструкции

Медная однопроволочная токопроводящая жила круглой формы класса 1 по ГОСТ 22483;
Изоляция из поливинилхлоридного пластиката.
Изолированные жилы кабелей скручены. В каждом повиве имеется счетная пара, изолированные жилы которой отличаются по цвету друг от друга и от остальных жил;
Оболочка из поливинилхлоридного пластиката пониженной горючести.
В кабелях марки КВВГзнг оболочка с заполнением пространства между жилами.

Сечения

4х1,5 / 4х2,5 / 5х1,5 / 5х2,5
