ППГнг(А)-HF Кабель силовой безгалогенный

Применение

Применяются для прокладки в помещениях и кабельных сооружениях при отсутствии опасности механических повреждений при эксплуатации. Бронированные кабели применяются для прокладки в помещениях и кабельных сооружениях при наличии опасности механических повреждений при эксплуатации.

Характеристики

Влажность воздуха при 35° C [%]	98
Испытательное переменное напряжение частотой 50 Гц, 10,мин. [кВ]	3,5
Максимальная рабочая температура жилы [°С]	+70
Максимальное переменное напряжение частоты 50 Гц [кВ]	1,2
Монтаж при температуре, не ниже [°C]	-15
Номинальное переменное напряжение частотой 50 Гц [кВ]	1
Радиус изгиба многожильных кабелей, не менее [наружных диаметров]	6
Радиус изгиба одножильных кабелей, не менее [наружных диаметров]	10
Сопротивление изоляции при температуре +70° С, не менее [МОм х км]	0,005
Температура окружающей среды, верхний предел [°C]	+50
Температура окружающей среды, нижний предел [°C]	-30
Температура токопроводящих жил при коротком замыкании [°С]	160

Особенности

Силовые и контрольные кабели, не распространяющие горение, с изоляцией и оболочкой из полимерных композиций, не содержащих галогенов. Предназначены для передачи и распределения электроэнергии в стационарных установках при номинальном переменном напряжении 0,66 и 1 кВ частотой до 100 Гц. Кабели изготовляются для общепромышленного применения и применения в системах АС класса 3Н по классификации ПНАЭ Г-1-011-97. Климатическое исполнение В, категории размещения 3, 4 по ГОСТ 15150-69.

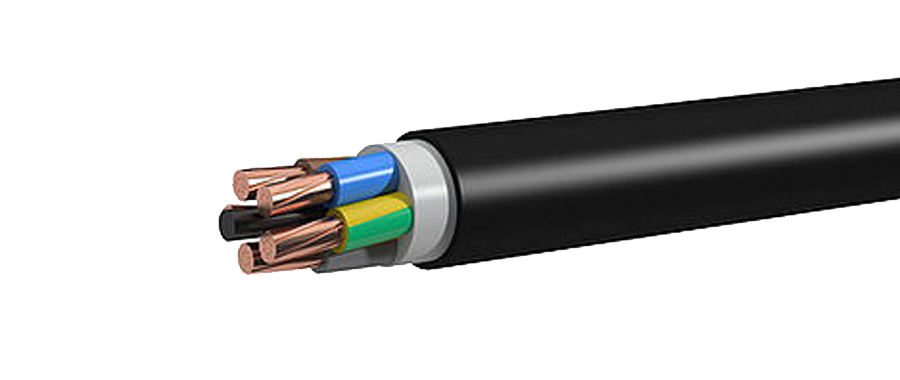

Элементы конструкции

Токопроводящая жила, скрученная из медных проволок (класс 1, 2);
Изоляция из полимерных композиций, не содержащих галогенов;
Скрепляющая лента;
Внутренняя оболочка;
Наружная оболочка из полимерных композиций, не содержащих галогенов.

Сечения

2 х 1,5 / 2 х 2,5 / 2 х 4 / 2 х 6 / 3 х 1,5 / 3 х 2,5 / 3 х 4 / 3 х 6 / 4 х 1,5 / 4 х 2,5 / 4 х 4 / 4 х 6 / 5 х 1,5 / 5 х 2,5 / 5 х 4 / 5 х 6
